概述

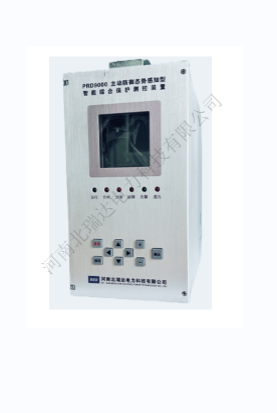

PRD-9000主动防御态势感知型智能综合保护测控装置是采用目前电力行业广泛认可的分散分布式设计模式开发出来的微机保护测控装置。采用高性能带有ARM引擎的工业微处理器，使用高可靠具有自修复功能的RS485通讯接口和独立以太网通讯接口。轻松实现保护、遥测、遥信、遥控等功能，机箱结构紧凑、密封性好、抗干扰、抗振动性能强。保护功能完善、技术指标先进，可完全满足35kV及以下电压等级的电力系统对微机保护的要求。

PRD-9000主动防御态势感知型智能综合保护测控装置适用于变电站、配电站、企业站等的保护及测控。

PRD-9000主动防御态势感知型智能综合保护测控装置，界面友好，满足值班人员和继保人员的不同要求。

PRD-9000主动防御态势感知型智能综合保护测控装置可分散安装在高低压开关柜中也可集中组屏安装，适合于 110kV 及以下电压等级变电站、水电站等使用（6 /0.4kV、10 / 0.4 kV）。默认标准以太网接口，IEC-60870-5-104规约方便组网构成自动化系统（也可配置RS485接口通讯，MODBUS规约，订货时需说明）。

PRD-9000主动防御态势感知型智能综合保护测控装置有以下特点：

集保护和测控功能于一体。

主CPU采用高速ARM+DSP（数字信号处理器）芯片。

提供工业以太网通讯方式。

集成IEC60870-5-104标准通讯规约，和MODBUS规约。

采用160×160点阵蓝膜复显液晶显示器，显示内容丰富明了，外形美观。

硬件和软件设计均模块化，便于升级和扩展功能。

1、主要保护功能配置

1）无时限过流保护（带方向）；

2）两段式定时限过流保护（带方向）；

3）过负荷；

4）合闸后加速功能；

5）反时限过流；

6）重合闸；

7）零序过流保护（带方向）；

8）过压保护；

9）失压保护；

10）低频减载；

11）弧光保护（选配）；

12）PT断线监视；

13）故障录波。

2、主要测控功能

1) 22路遥信开入采集、装置遥信变位、事故遥信；

2) 断路器遥控分合；

3) IA、IB、IC、Ua、Ub、Uc、U0、I0、P、Q、F、COSф等模拟量；

4) 保护事件顺序记录（SOE），事件掉电不丢失。

3、主要技术指标

3.1 定时限过流

电流定值：0 In –20In 时间定值：0S – 60S

灵敏角：30º、45º、60º可选 定值误差：＜ 5%

3.2 零序过流

电流定值：0In –20 In 时间定值：0S – 60S

定值误差：＜ 5%

3.3 重合闸

一次重合闸时间：0.9S – 25S 二次重合闸时间：0S – 25S

三次重合闸时间：0S – 25S 定值误差：＜ 5%

3.4 后加速

电流定值：0In –20 In 时间定值：0.02S – 1.0S

定值误差：＜ 5%

3.5 低频减载

低频定值：46Hz – 54Hz 低压闭锁定值：0 Un – 1 Un

df/dt闭锁定值：0Hz/S – 10Hz/S 电流闭锁定值：0 In – 1 In

频率误差：＜ 0.01Hz 定值误差：＜ 5%

3.6 失压保护

电压定值：0.1Un – 1 Un 时间定值：0S – 60S

电流闭锁定值：0.1In – 1 In

3.7 过压保护

电压定值：0.5Un – 1.3Un 时间定值：0S – 60S
