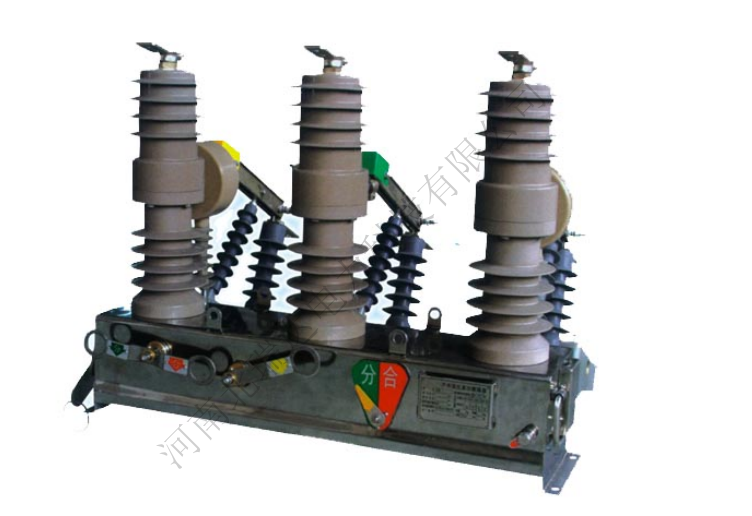

名称：ZW32-12型户外智能高压真空断路器

型 号：ZW32-12

ZW32-12型户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.
ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.
断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.

详细介绍：

1、用途与特点：

ZW32-12型户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.

ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.

断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.

2、结构特点：

断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.

断路器采用支柱式全封闭固体绝缘结构,密封性能好.

断路器可调节环节少,可靠性高.

断路器合、分闸可手动或电动操作,亦可遥控.

断路器配有满足远方及就地控制功能的弹簧操作机构.

弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.

3、使用环境条件：

海拔高度:   3000m及以下(超海拔时，要特别说明)

环境温度:   --15℃～+40℃

相对湿度:   日平均值≤95%  月平均值≤95%

无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。

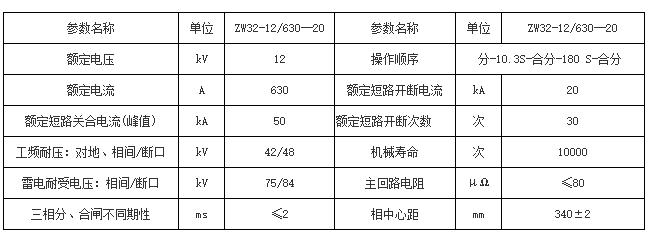

技术参数：
