固定式交流金属封闭开关柜

;

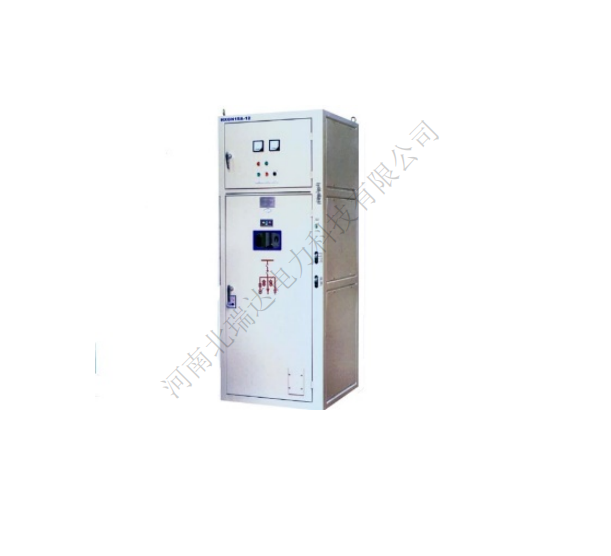

名称：HXGN-12固定式交流金属封闭开关柜

型号：HXGN-12

HXGN－12固定式交流金属封闭开关柜，系交流12kV、50HZ、用于接受和分配电能之用, 与熔断器组合可开断短路电流。适用于发电厂、变电所、厂矿企业等场所。
开关柜符合GB3906－2006 (3～63 KV交流高压负荷开关)、ICE298等标准的要求。

详细介绍：

1、概述：

HXGN－12固定式交流金属封闭开关柜，系交流12kV、50HZ、用于接受和分配电能之用, 与熔断器组合可开断短路电流。适用于发电厂、变电所、厂矿企业等场所。

开关柜符合GB3906－2006 (3～63 KV交流高压负荷开关)、ICE298等标准的要求。

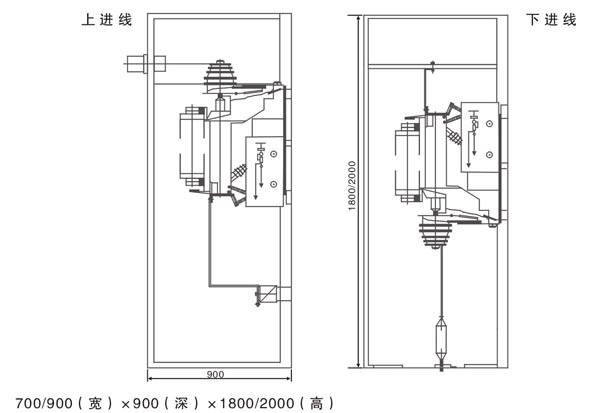

2、结构特点：

开关柜内装压气式负荷开关, 三相纵排列, 结构紧凑, 绝缘水平高, 性能稳定可靠。

负荷开关、接地开关和柜门之间具有可靠连锁, 连锁操动机构为一体, 安全可靠。

弹簧储能机构使合分闸速度不受人为影响, 负荷开关既可手动操作, 也可电动操作，操作简单、方便。

环境温度：不高于+40℃ 不低于－25℃ 海拔高度：H≤1000m（超海拔时，要特别说明）

相对湿度：日平均值不大于95% 月平均值不大于90% 地震烈度不超过8度.

注： Ⅰ型：不带接地刀的单功能负荷开关

Ⅱ型：带接地刀的双功能负荷开关

Ⅲ型：带熔断器和接地刀的三功能负荷开关
