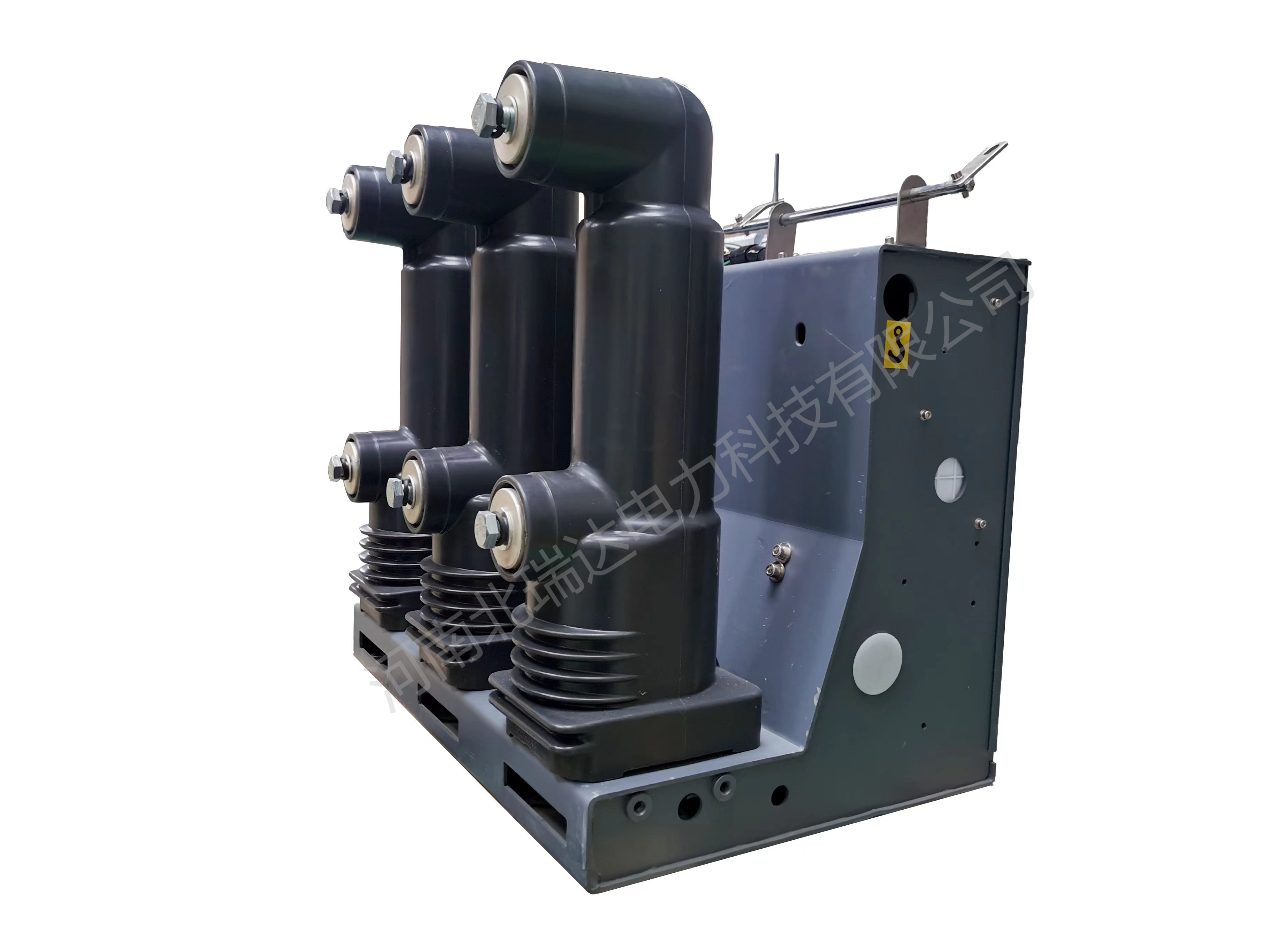

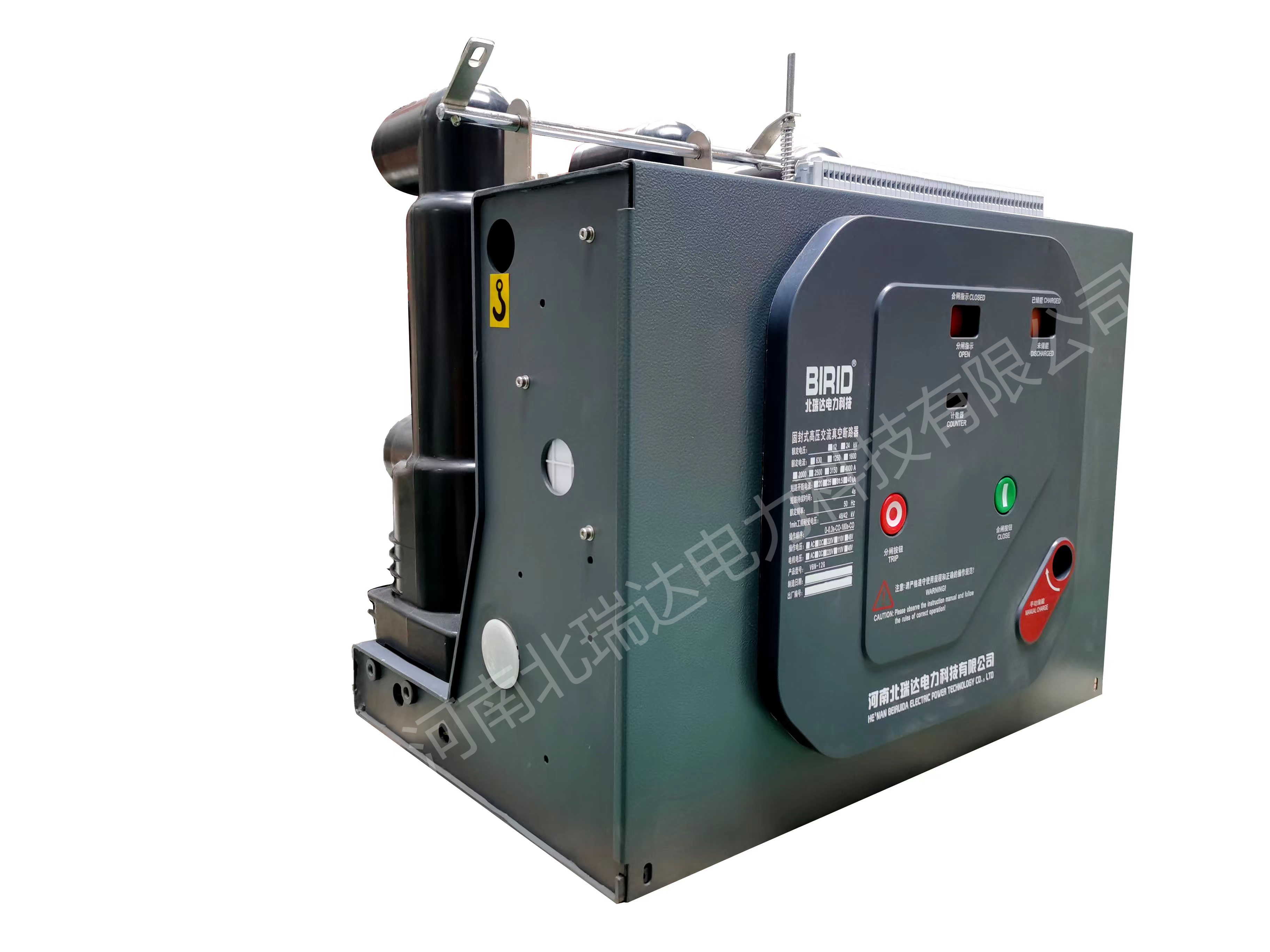

VBN-12G固封式高压交流真空断路器-固定式

;

名称：VBN-12G固封式高压交流真空断路器-固定式

概述

VXZ1-12真空断路器，是三相交流50HZ 、额定电压为12 kV的户内高压配电装置. 可作接通线路,切断故障电流和保护功能.尤其适合于频繁操作,如投、切电容器组、控制电炉变压器和高压电机等,也可作为联络使用。

断路器符合的标准

GB/T1984-2014	高压交流断路器
GB/T11022-2021	高压开关设备和控制设备标准的公用技术要求高压交流真空断路器
JB/T3855-2008	高压交流真空断路器
DL/T403-2017	高压交流真空断路器

使用环境条件

a.环境温度上限+40℃，且24h内测得的平均值不超过35℃,下限-15℃；

b.海拔高度不超过2000m；

c.周围空气没有明显地受到尘埃、烟、腐蚀性和/或可然性气体.蒸汽或盐雾的污染

d.湿度条件如下：

————在24h内测得相对湿度的平均值不超过95% ；

————在24h内测得水蒸汽压力的平均值不超过2.2kPa；

————月相对湿度平均值不超过90%；

————月水蒸气压力平均值不超过2.2kPa；

在超过GB/T11022-2011规定的以上正常环境条件下使用时，用户可与制造厂协商解决。

特别说明：在海拔1000米及以下地区试验时，项3的数值42修正为48,75修正为85。

技术参数

合分闸操作

重要提示：断路器产品出厂时各电流等级均装有防尘绝缘简盖。在实际使用中，绝缘简盖在额定电流 1250A及以下等级运行时可不必去除，额定电流1600A以上等级必须去除。

储能操作

断路器具有电动和手动储能两种方式；电动储能时只需在电机回路施加电源，即可实现机构储能操作。

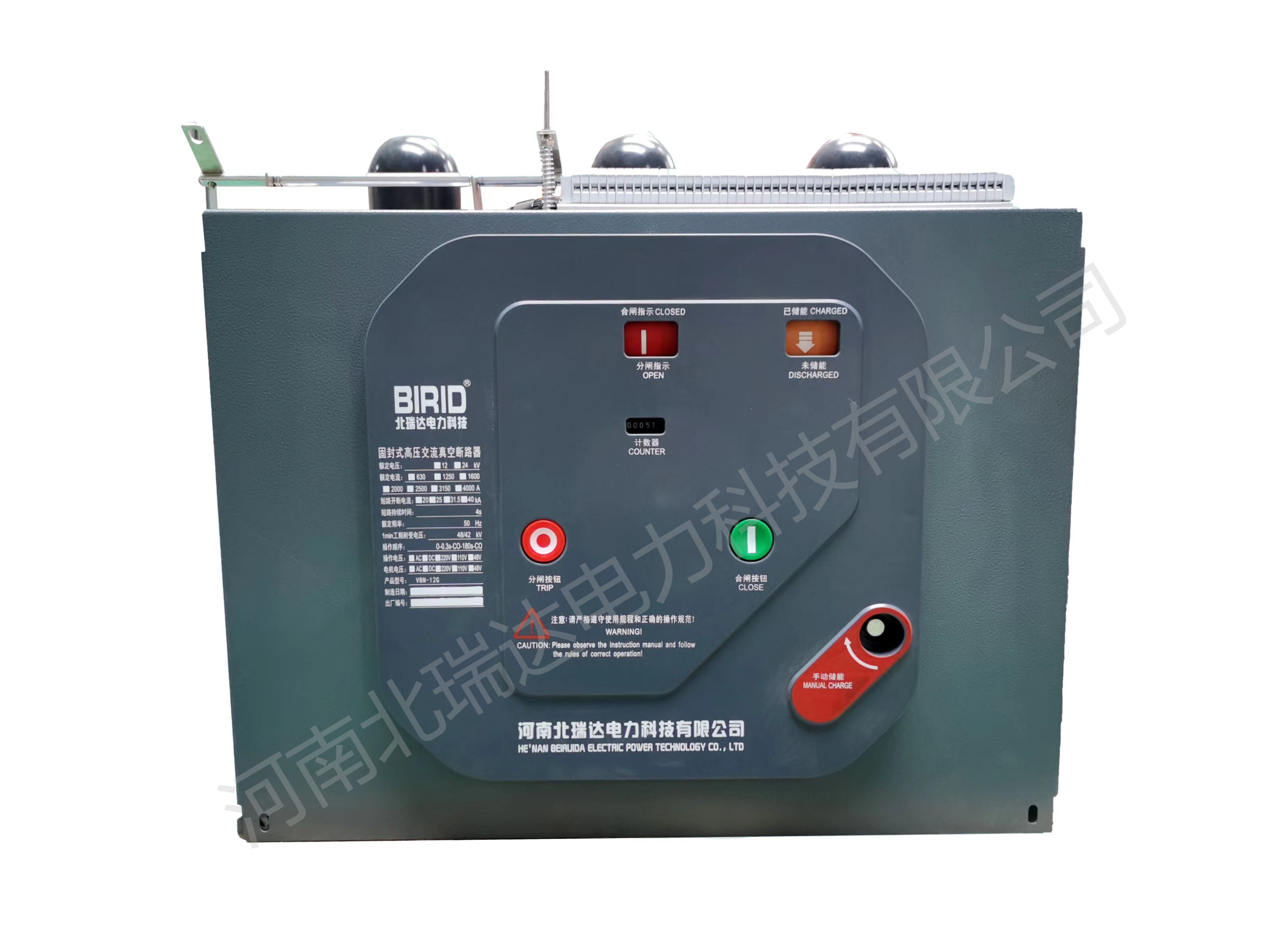

手动储能可以采用断路器自带的储能手柄实现手动储能。断路器未储能时储能指示的状态显示如图2所示；储能完成后断路器的储能指示状态如图3所示。

合闸操作

手动合闸操作：在储能状态下，手动按合闸按钮即可实现合闸操作。

电动合闸操作：在储能状态下，给合闸回路通电即可实现合闸操作。

断路器处于合闸状态下，面板上的分合指示窗口会显示“│”字样。

断路器处于合闸状态或手车式断路器在摇进摇出过程中，不能进行合闸操作。

若断路器带有合闸闭锁，在合闸闭锁未通电的情况下，不能进行合闸操作。

分闸操作

手动分闸操作：在合闸状态下，手动按分闸按钮即可实现分闸操作。

电动合闸操作：在合闸状态下，给分闸回路通电即可实现分闸操作。

断路器处于分闸状态下，面板上的分合指示窗口会显示“O”字样。

防误操作

断路器能提供完善的防误操作功能。

a. 断路器合闸操作完成后，机构联锁弯使断路器未分闸时将不能再次合闸。

b. 断路器在合闸结束后，如合闸电信号未及时去除，断路器内部防跳控制回路将切断合闸

回路防止多次合闸。（可选功能）

c. 手车式断路器在未到试验位置或工作位置时，断路器无法合闸。

d. 手车式断路器在工作位置或试验位置合闸后，手车将无法移动，防止断路器在合闸状态推

进或拉出负荷区。

e. 如选用电气合闸闭锁，在二次控制未提供电源或提供的电源不能满足闭锁电磁铁正常

工作时，闭锁电磁铁将切断合闸回路同时阻止手动合闸。

带/无防跳切换装置，投用前选择确认，严禁带电时切换
