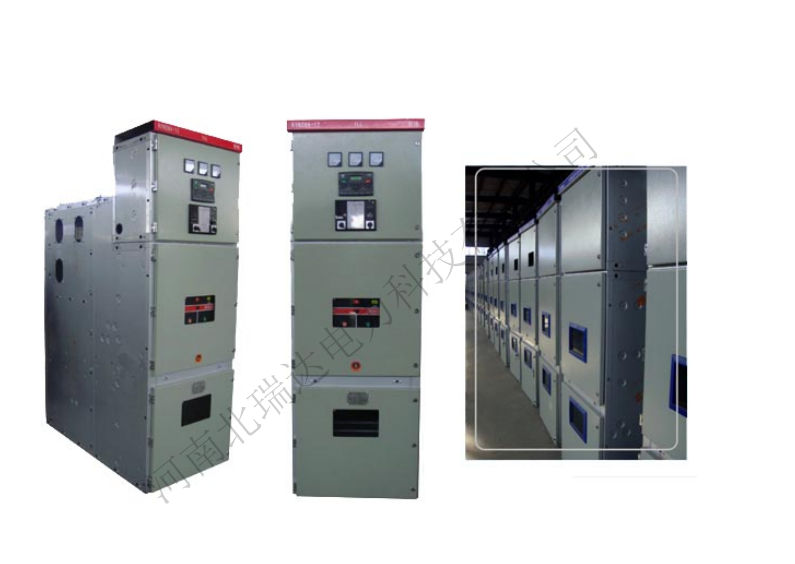

名称：KYN28A-12金属铠装抽出式开关柜

型 号：KYN28A-12

KYN28A—12系列户内金属铠装抽出式开关柜，系交流系3.6～12kV、50HZ、单母线及单母线分线系统的成套设备。只要用于接受和分配电能之用, 并对电路进行控制、保护和检测等功能。
开关柜符合GB3906－2006、ICE298等标准的要求。

详细介绍：

1、概述：

KYN28A—12系列户内金属铠装抽出式开关柜，系交流系3.6～12kV、50HZ、单母线及单母线分线系统的成套设备。只要用于接受和分配电能之用, 并对电路进行控制、保护和检测等功能。

开关柜符合GB3906－2006、ICE298等标准的要求。

2、结构特点：

开关柜由柜体和手车组成, 柜体和隔板均采用敷铝锌钢板栓接而成。有很高的机械强度、很强的抗腐蚀和抗氧化作用。

开关柜被隔板分割成母线室、手车室、电缆室、继电器仪表室。

手车可按用途分为：断路器手车、电压互感器手车、计量手车、接地手车、隔离手车、避雷器手车。 同规格手车可以互换 ,手车在柜体内有断开位置、实验位置、连接位置, 分别有定位装置。 手车移开柜体时, 用专用车转运。 手车采用中置式, 体积小、检查维护方便。

开关柜主要电器元件都有独立的隔室,    并有泄压通道。

柜门、手车、接地开关、二次插头、断路器之间都有连锁装置, 完全满足“五防”要求。

开关柜手车室、电缆室有加热板, 以防凝露的发生。

3、主电路和辅助电路：

开关柜有78种主电路方案, 辅助电路可根据主电路方案和用户而要求定。

断路器配用真空断路器ZN63(VS1) –12、也可以选用进口真空断路VD4-12、EV12-12、3AH-12等。

开关柜有良好接地系统, 电缆室单独设有40×4m㎡或40×5m㎡接地铜排, 确保操作运行人员触及柜体安全。

二次线路应用了综合保护装置, 可以对线路、变压器过压、过流、断相进行保护、 同时在二次线路中加装了断路器状态显示器, 以便于观察断路器开断状态。

综合保护装置有通讯接口, 可以同上位机相连, 以便于配电室自动化管理。

4、开关柜使用条件：

海拔高度： H≤1000m（超海拔时，要特别说明）

环境温度： 不高于+40℃          不低于  －25℃

相对湿度： 日平均值不大于95%     月平均值不大于90%

地震烈度不超过8度。

无火灾、爆炸危险、严重污秽、化学腐蚀、及剧烈震动场所。

开关柜及断路器主要技术参数：
